Üretim

Atakaş Çelik’in üretim altyapısı; sürekli asitle temizleme, tersinir haddeleme, galvaniz, boyama, elektrolitik temizleme, yığın tavlama ve temper haddeleme hatlarını; servisler ve laboratuvar başlıklarıyla birlikte bütüncül bir yapı içinde sunar.

Üretim YapısıHat bazlı kapasite tabloları, üretilebilir ürün tabloları, servis altyapısı ve laboratuvar başlıkları tek sayfada bir araya getirildi.

İçerik KapsamıSürekli asitle temizleme hattından temper haddelemeye uzanan ana üretim süreçleri ile boy kesme, dilme ve laboratuvar altyapısı tablo yapısında sunulmaktadır.

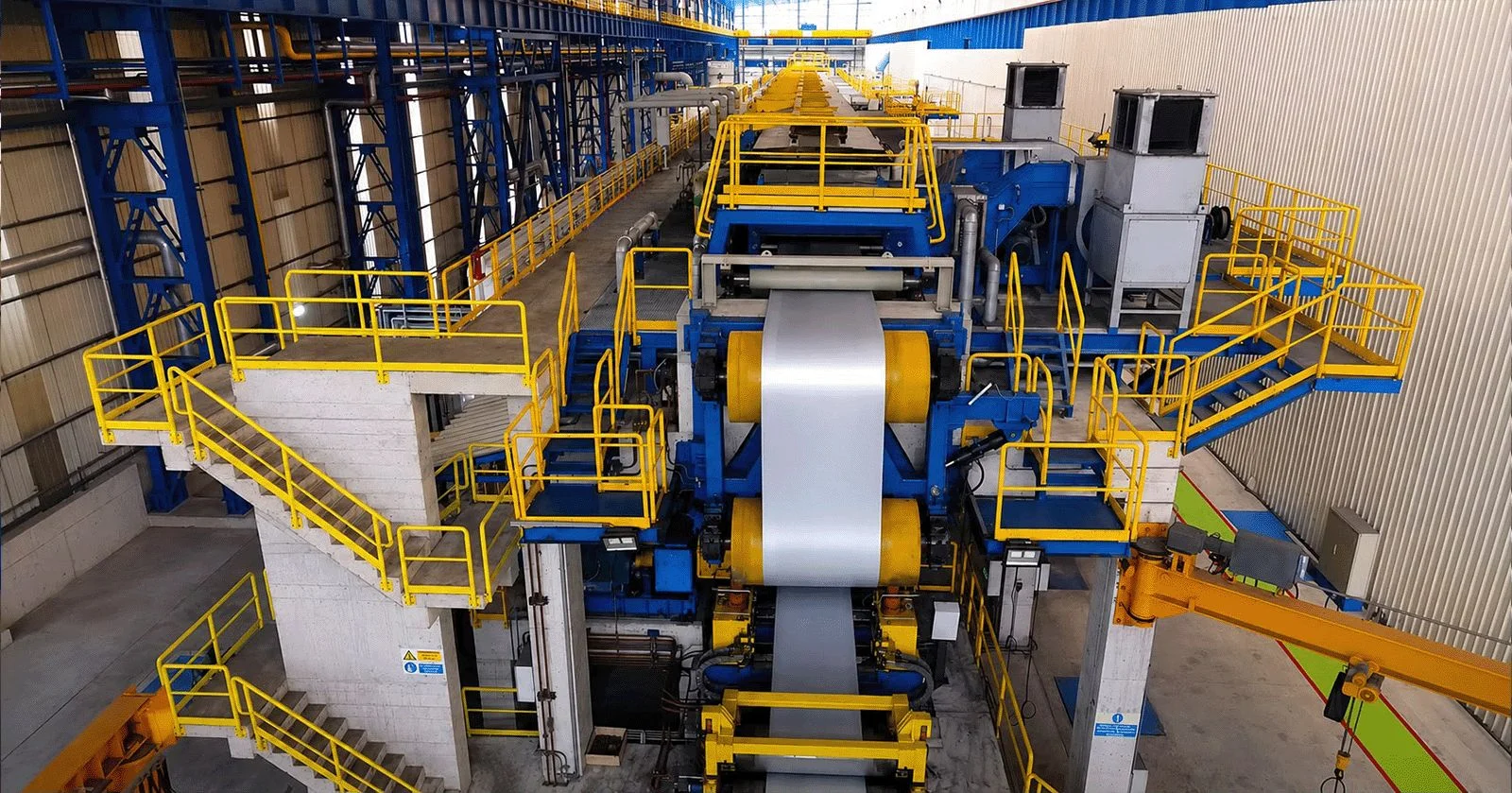

CPL

Sürekli Asitle Temizleme Hattı

Sıcak haddelenmiş rulolar asit hattından geçirilerek yüzeydeki tufal tabakası giderilir ve müşteri siparişine uygun kenar kesme yapılarak genişlik ayarlanır. İsteğe bağlı yağlama yapılabilir.

Kapasite

Sürekli Asitleme Hattı Kapasitesi

		Min.	Maks.
Kalınlık	(mm)	1,50	5,00
Genişlik	(mm)	600	1550
İç Çap	(mm)	610	850
Dış Çap	(mm)	900	2100
Rulo/Paket Ağırlığı	(ton)	10	35
Maks. Hat Hızı	(m/dk)	220
Yıllık Kapasite	(ton)	1.200.000

Üretilebilir Ürünler

Sürekli Asitleme Hattı Üretilebilir Ürünler

		Min.	Maks.
Kalınlık	(mm)	1,50	5,00
Genişlik	(mm)	600	1550
İç Çap	(mm)	610
Dış Çap	(mm)	900	2100
Rulo/Paket Ağırlığı	(ton)	10	35
Çelik Kalitesi		Çekme Mukavemeti max: 700 MPa Çekme Mukavemeti max: 800 MPa Özelliklerinde olan tüm çelik kaliteleri üretilebilmektedir.
Çift Yüzey Toplam Yağlama	(gr/m²)	1,0 - 3,0
Ürün Kodu		PHR

CRM

Tersinir Haddeleme

Asit hattından gelen rulolar hadde tesisinde müşteri siparişine uygun kalınlıklara haddelenir.

Kapasite

Tersinir Hadde - 1

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	1,50	5,00	0,25	2,00
Genişlik	(mm)	600	1550	600	1550
İç Çap	(mm)	610		508 - 610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	10	35	10	35
Maks. Hat Hızı	(m/dk)	1400
Yıllık Kapasite	(ton)	410.000
Merdane Sayısı		6

Kapasite

Tersinir Hadde - 2

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	1,50	5,00	0,25	2,00
Genişlik	(mm)	600	1300	600	1300
İç Çap	(mm)	610		508 - 610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	10	35	10	35
Maks. Hat Hızı	(m/dk)	1400
Yıllık Kapasite	(ton)	290.000
Merdane Sayısı		6

Üretilebilir Ürünler

Tersinir Hadde - 1 ve 2 Üretilebilir Ürünler

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)			0,25	2,00
Genişlik	(mm)			600	1550
İç Çap	(mm)			508 - 610
Dış Çap	(mm)			900	2100
Rulo/Paket Ağırlığı	(ton)			10	35
Çelik Kalitesi		Çekme Mukavemeti max: 550 MPa Çekme Mukavemeti max: 800 MPa Özelliklerinde olan tüm çelik kaliteleri hatta alınabilmektedir.		Çekme Mukavemeti max: 1000 MPa Özelliklerinde ürünler üretilebilmektedir.
Ürün Kodu		FH

HDGL

Sürekli Sıcak Daldırma Galvanizleme Hattı

Hadde tesislerinden gelen fullhard rulolar, soğuk rulolar veya asitlenmiş rulolar sıcak daldırma galvanizleme hattından geçirilerek müşteri isteğine göre yüzey kalitesi, çinko kaplaması, kromatlama ve yağlama işlemi yapılır.

Kapasite

Sürekli Galvanizleme Hattı

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,25	3,00	0,25	3,00
Genişlik	(mm)	600	1550	600	1550
İç Çap	(mm)	508 - 610		508 - 610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35	5	35
Maks. Hat Hızı	(m/dk)	180
Yıllık Kapasite	(ton)	400.000

Üretilebilir Ürünler

Sürekli Galvanizleme Hattı

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,25	3,00	0,25	3,00
Genişlik	(mm)	600	1550	600	1550
İç Çap	(mm)	508 - 610		508 - 610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35
Maks. Hat Hızı	(m/dk)	180
Yıllık Kapasite	(ton)	400.000
Ürün Kodu		GCR, GHR, GTP

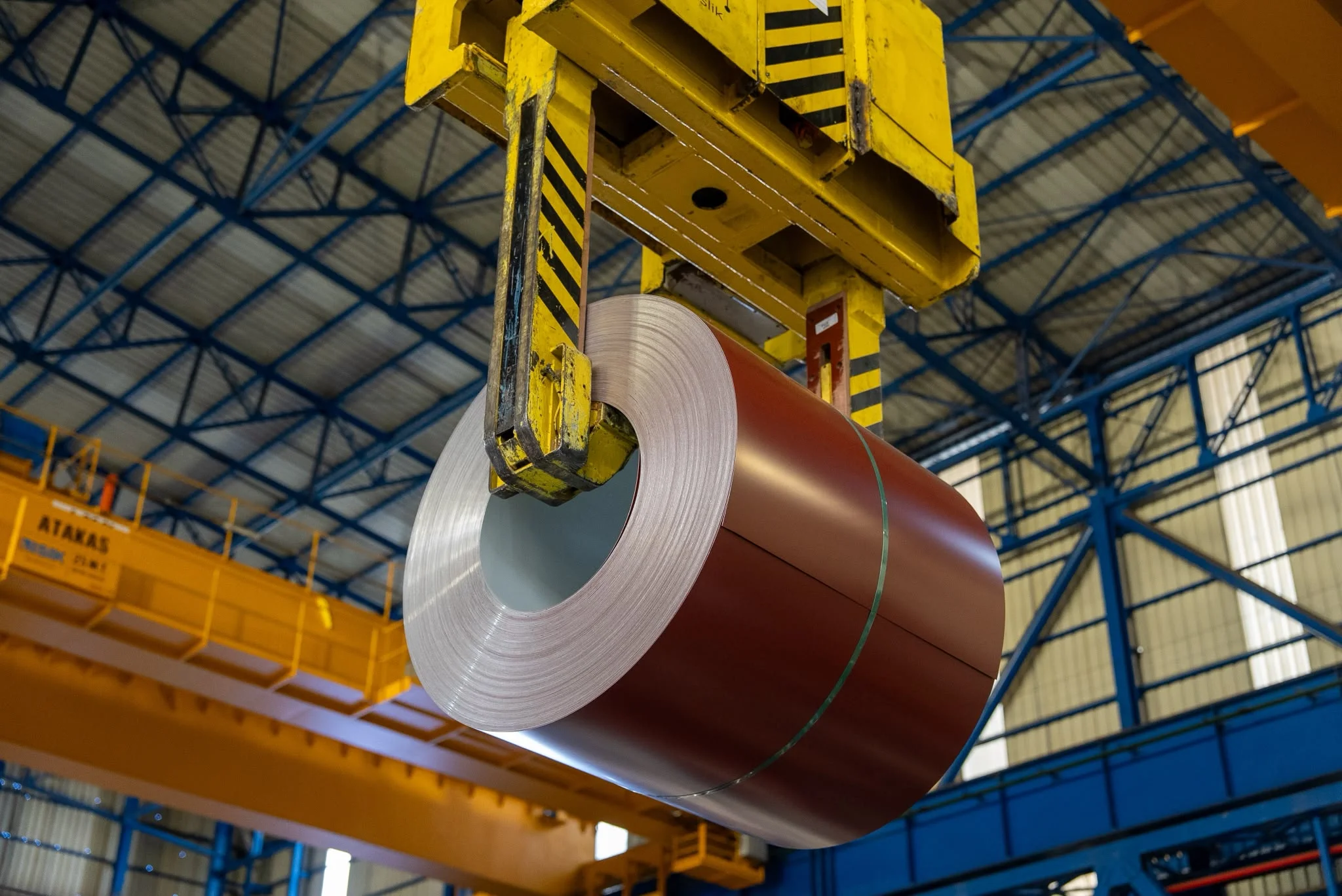

CCL

Sürekli Boyama Hattı

Galvaniz hattından gelen galvanizli rulolar veya temper hattından gelen soğuk rulolar, boya hattında her iki yüzeyi müşteri isteğine uygun tür ve kalınlıkta boya ile kaplanır; yine isteğe bağlı olarak koruyucu film uygulanır.

Kapasite

Sürekli Boyama Hattı Kapasitesi

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,25	1,50	0,25	2,00
Genişlik	(mm)	700	1530	700	1530
İç Çap	(mm)	508	610	508	610
Dış Çap	(mm)	700	2100	700	2100
Rulo/Paket Ağırlığı	(ton)	5	30	5	10
Maks. Hat Hızı	(m/dk)	150
Yıllık Kapasite	(ton)	200.000

Üretilebilir Ürünler

Sürekli Boyama Hattı Üretilebilir Ürünler

		Min.	Maks.
Kalınlık	(mm)	0,25	1,50
Genişlik	(mm)	700	1530
İç Çap	(mm)	508	610
Dış Çap	(mm)	700	2100
Rulo/Paket Ağırlığı	(ton)	5	30
Kalite		Çekme Mukavemeti max: 400 MPa Çekme Mukavemeti max: 550 MPa Özelliklerinde olan tüm galvanizli ve Aluzinc çelik kaliteleri ve soğuk sac kaliteleri boyanabilmektedir.
Renk		RAL kataloğundaki tüm renkler
Boya Türü		Polyester - Epoksi - Plastisol - Poliamid - Plivinil Florid
Maks. Hat Hızı	(m/dk)	150
Yıllık Kapasite	(ton)	200.000
Ürün Kodları		PPG - PPC

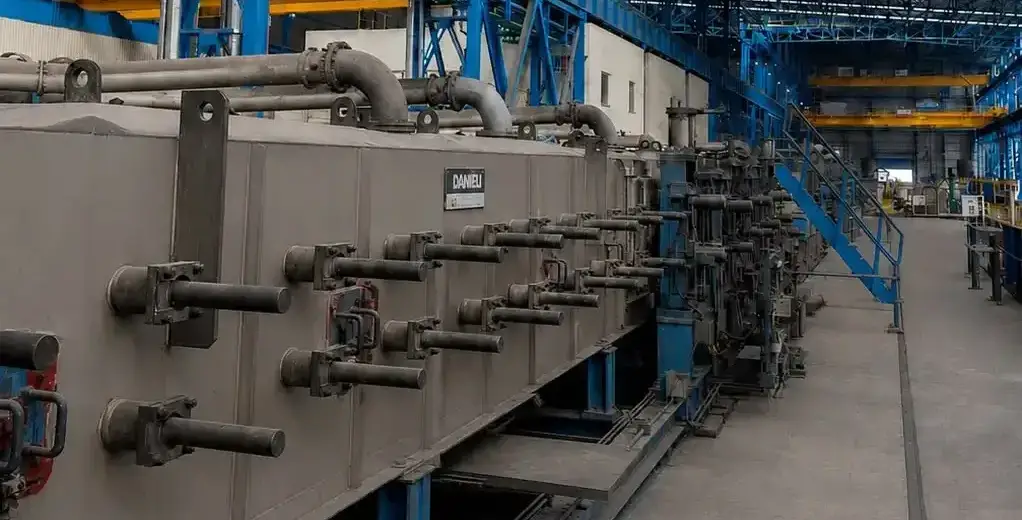

ECL

Elektrolitik Temizleme Hattı

Hadde tesisinden gelen fullhard rulolar, yığın tavlamadan önce elektrolitik temizleme hattından geçirilerek hadde yağından temizlenir ve ekstra bir yüzey temizliği sağlanır.

Kapasite

Elektrolitik Temizleme Hattı Kapasitesi

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,20	2,00	0,20	2,00
Genişlik	(mm)	600	1500	600	1500
İç Çap	(mm)	508	610	508	610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35	5	35
Maks. Hat Hızı	(m/dk)	180
Yıllık Kapasite	(ton)	300.000

Üretilebilir Ürünler

Elektrolitik Temizleme Hattı

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,20	2,00	0,20	2,00
Genişlik	(mm)	600	1500	600	1500
İç Çap	(mm)	508	610	508	610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35
Çelik Kalitesi		Çekme Mukavemeti max: 1000 MPa Özelliklerinde olan tüm çelik kaliteleri hatta alınabilmektedir.
Maks. Hat Hızı	(m/dk)	180
Yıllık Kapasite	(ton)	300.000
Ürün Kodu		FHE

BAF

Yığın Tavlama

Hadde tesisinde mekanik özelliklerini ve kristal yapısını kaybeden rulolar, yığın tavlama fırınlarında hidrojen ortamında tavlanarak kaybettiği fiziksel ve kimyasal özellikleri tekrar kazandırılır.

Kapasite

Yığın Tavlama Kapasitesi

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,20	2,00	0,20	2,00
Genişlik	(mm)	900	1550	800	1550
İç Çap	(mm)	610		610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	25		25
Maks. Kaide Yükleme Kapasitesi	(ton)	125
Kaide Sayısı		8
Isıtma Çanı Sayısı		4
Soğutma Çanı Sayısı		4
Yıllık Kapasite	(ton)	200.000

Üretilebilir Ürünler

Yığın Tavlama

		Hat Girişi	Hat Çıkışı
		Min.	Maks.
Kalınlık	(mm)	0,35	2,00
Genişlik	(mm)	900	1550
İç Çap	(mm)	610
Dış Çap	(mm)	900	2100
Rulo/Paket Ağırlığı	(ton)	25
Çelik Kalitesi		Çekme Mukavemeti max: 1000 MPa Özelliklerinde olan tüm çelik kaliteleri hatta alınabilmektedir.
Ürün Kodu		AFH - AFHE

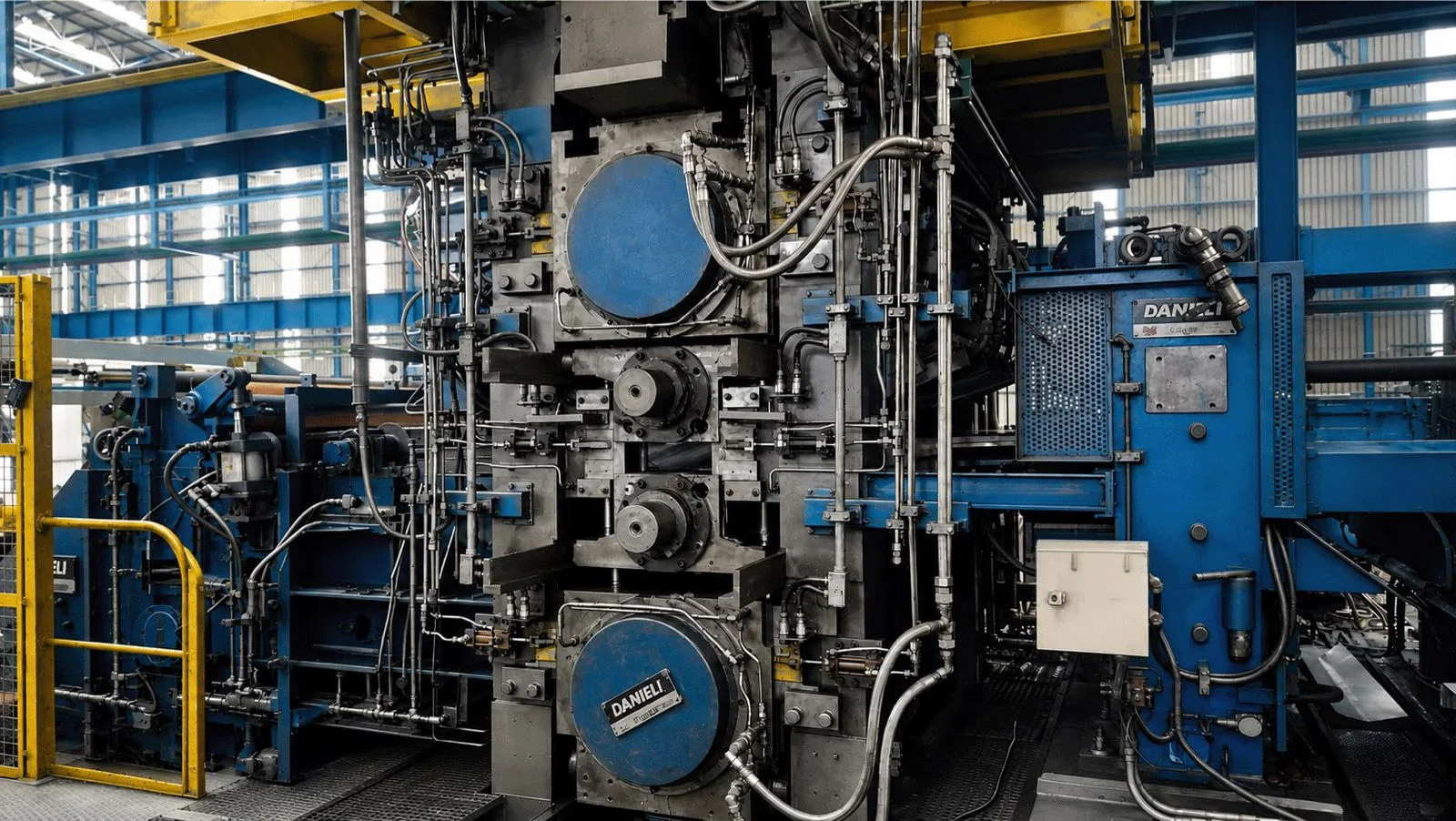

Temper Haddeleme

Yığın tavlamadan gelen rulolar, temper hattından geçirilerek tekrar kazanmış olduğu fiziksel ve kimyasal özellikler homojen bir şekilde her noktasına dağıtılır; şerit üzerindeki kırılmalar giderilerek müşteri isteğine göre pürüzlü bir yüzey elde edilir.

Kapasite

Temper Hadde Kapasitesi

		Hat Girişi		Hat Çıkışı
		Min.	Maks.	Min.	Maks.
Kalınlık	(mm)	0,25	3,00	0,25	3,00
Genişlik	(mm)	700	1500	700	1500
İç Çap	(mm)	508	610	508	610
Dış Çap	(mm)	900	2100	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35	5	35
Maks. Hat Hızı	(m/dk)	300
Yıllık Kapasite	(ton)	300.000

Üretilebilir Ürünler

Temper Hadde Üretilebilir Ürünler

		Hat Girişi	Hat Çıkışı
		Min.	Maks.
Kalınlık	(mm)	0,25	3,00
Genişlik	(mm)	700	1500
İç Çap	(mm)	508	610
Dış Çap	(mm)	900	2100
Rulo/Paket Ağırlığı	(ton)	5	35
Ürün Kodu		CR - CRE

Kimyasal Kompozisyon (%) Maks.
Sıra No	EN 10130	C	P	S	Mn	Ti
1	DC01	0,120	0,045	0,045	0,600
2	DC03	0,100	0,035	0,035	0,450
3	DC04	0,080	0,030	0,030	0,400
4	DC05	0,060	0,025	0,025	0,350
5	DC06	0,020	0,020	0,020	0,250	0,300

*** HADDELEME YÖNÜNE DİK TEST YAPILIR. ***
r- ve n- değerleri 0,50 mm altındaki kalınlıklarda geçerli değildir.

Servisler

Üretim sonrası servis altyapısı; levha ve şerit ürün hazırlığını destekleyen boy kesme ve dilme hatlarıyla müşteri talebine göre ürün hazırlama kabiliyeti sunar.

Boy Kesme Hattı

Asitli, full hard, soğuk, galvaniz ve boyalı ruloların istenilen boy ölçülerinde levhaya dönüştürüldüğü servis hattı.

Teknik Aralık

Boy Kesme

Kalınlık		0,25 - 4,00 mm
Genişlik		500 - 1525 mm
Uzunluk		500 - 5000 mm
Rulo / Paket Ağırlığı		30 ton / 10 ton
Maks. Hat Hızı		100 m/dk
Yıllık Kapasite		150.000 ton

Dilme Hattı

Çeşitli çelik kalitelerinin müşteri ihtiyaçlarına göre dilinerek farklı genişliklerde şerit ürünlere dönüştürüldüğü servis hattı.

Teknik Aralık

Dilme

Kalınlık		0,25 - 4,00 mm
Genişlik		700 - 1525 mm
Dilme Genişliği		20 mm
Dış Çap		800 - 2100 mm
Maks. Hat Hızı		300 m/dk
Yıllık Kapasite		150.000 ton

LAB

Laboratuvarlar

Kalite kontrol ve doğrulama altyapısı; mekanik, kimya ve boya laboratuvarları üzerinden üretim süreçlerini destekleyen ayrı uzmanlık alanları halinde ele alınmaktadır.

Mekanik Laboratuvarı

Üretilen ürünlerin mekanik ve kimyasal özelliklerinin uluslararası standartlara ve müşteri taleplerine uygunluğunu kontrol eden laboratuvar altyapısı.

Kontrol Başlıkları

Mekanik

Sertlik Ölçümü		Mekanik dayanım kontrolü
Çekme Testi		Malzeme davranışı doğrulaması
Kimyasal Özellik Ölçümü		Malzeme uygunluğu desteği
Metalografik İnceleme		Mikroyapı ve kesit kontrolü
Bükülme Testi		Şekillendirme kabiliyeti analizi

Kimya Laboratuvarı

Yağ, su, asit ve yüzey analizleriyle üretim süreçlerini ve kaplama kalitesini destekleyen kimyasal analiz altyapısı.

Analiz Başlıkları

Kimya

Haddeleme Yağı		Yağ miktarı, pH, sabunlaşma ve asit sayısı
Kimyasal Maddeler		HCl, H₂SO₄, NaOH, serbest asit, toplam asit, demir
Su Analizleri		pH, iletkenlik, sertlik, alkalinite, amonyum, nitrit, fosfat
Sac Yüzeyi		Çinko miktarı, yağ, tufal ve klorür kalıntıları

Boya Laboratuvarı

Boyalı sac ürünlerinin uluslararası standartlara ve müşteri beklentilerine göre doğrulandığı kontrol altyapısıdır.

Kontrol Başlıkları

Boya

Boyalı Sac Analizleri		Kuru film kalınlığı, parlaklık, renk sapması, kalem sertliği, darbe direnci, derin çekme
Boya Analizleri		Viskozite, yoğunluk, kül, solvent ve katı madde oranları
Performans Testleri		T-bükme, MEK, nötral tuzlu su sisi, QUV, rutubet ve konik bükme
